T조인트 겹침 채움 코일과 매입형 PVC 코팅 메탈 및 PVC 재생시트를 이용한 건식화 방수기술(Uni-Top System)의 명칭, 공종, 적용분야, IMCD선정 신기술여부를 보여주는 표입니다.
| 명칭 |
T조인트 겹침 채움 코일과 매입형 PVC 코팅 메탈 및 PVC 재생시트를 이용한 건식화 방수기술(Uni-Top System) |
| 공종 |
건축 > 방수 및 방습
|
| 적용분야 |
기술
|
| IMCD 선정 신기술 |
선정
|
| 인천지역구분 |
인천외지역
|
인증현황
T조인트 겹침 채움 코일과 매입형 PVC 코팅 메탈 및 PVC 재생시트를 이용한 건식화 방수기술(Uni-Top System)의 인증현황을 기술 구분, 지정번호, 인증기관, 보호기간으로 나누어 정리한 표
| 기술 구분 |
지정 번호 |
인증 기관 |
보호 기간 |
|
NET(건설신기술)제품
|
제 806호 |
국토교통부
|
2016-12-21 ~ 2024-12-20
|
자재·공법 내용

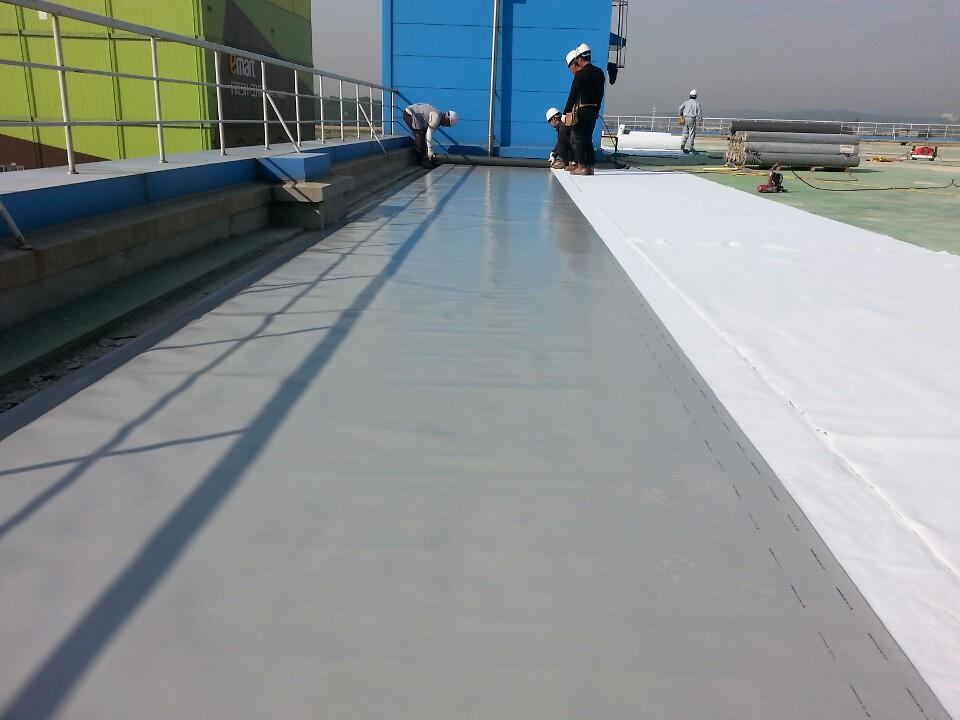

본 신청기술은 T조인트 겹침 채움 코일과 매입형 코팅 메탈시트를 사용하여 진동구조물(철골, RC)이나 경사면 등에 합성고분자계 PVC 시트방수층을 형성하는 공법이다.
방수시트의 3면이 겹쳐지는 누수취약부위에 T조인트 보강용 겹침 채움 코일을 사용하여 우수 유입로를 차단하였으며, 외압에 의한 방수시트의 손상(찢김 등)을 보강하기 위해 직조방식을 개선하였다.

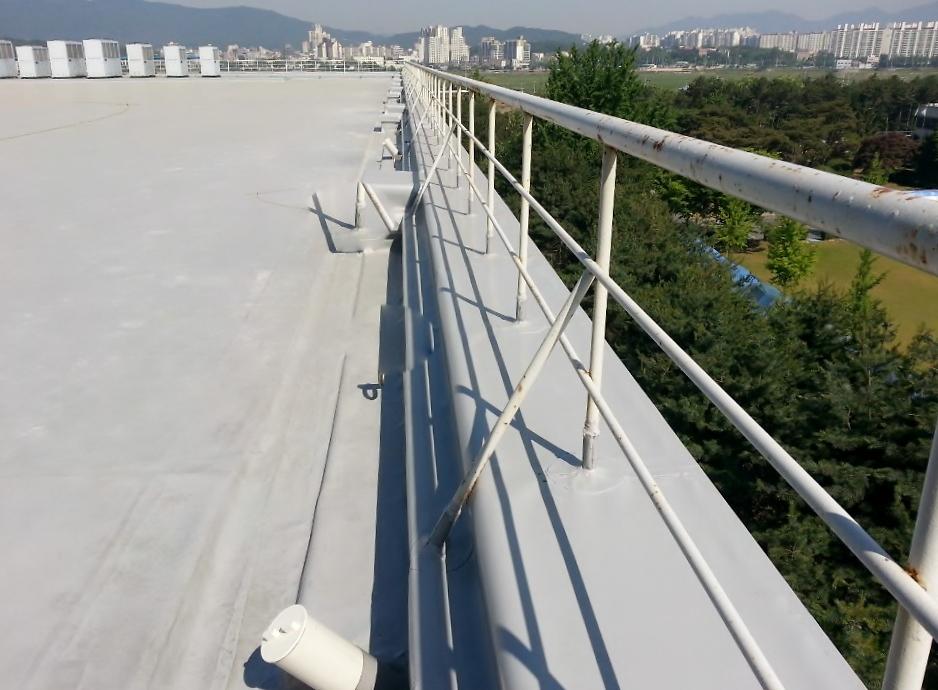

기존 방수기술들은 수직부에 시공된 방수시트 끝단부를 못으로 고정시키기 때문에 방수시트의 천공이 불가피하였으며, 시트 끝단부에 시공된 실링재는 외기환경의 영향(자외선 등)으로 장기적인 방수안정성을 확보하기 어렵다. 이에 신청기술은 매입형 코팅 메탈시트를 사용하여 수직부에 대한 방수안정성을 확보하였다.

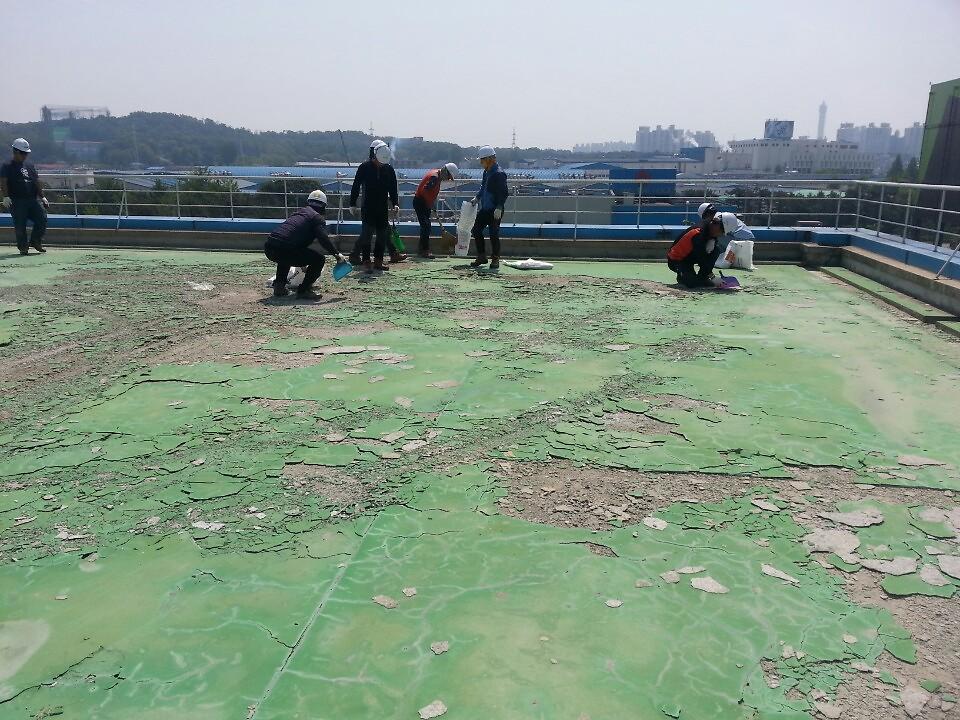

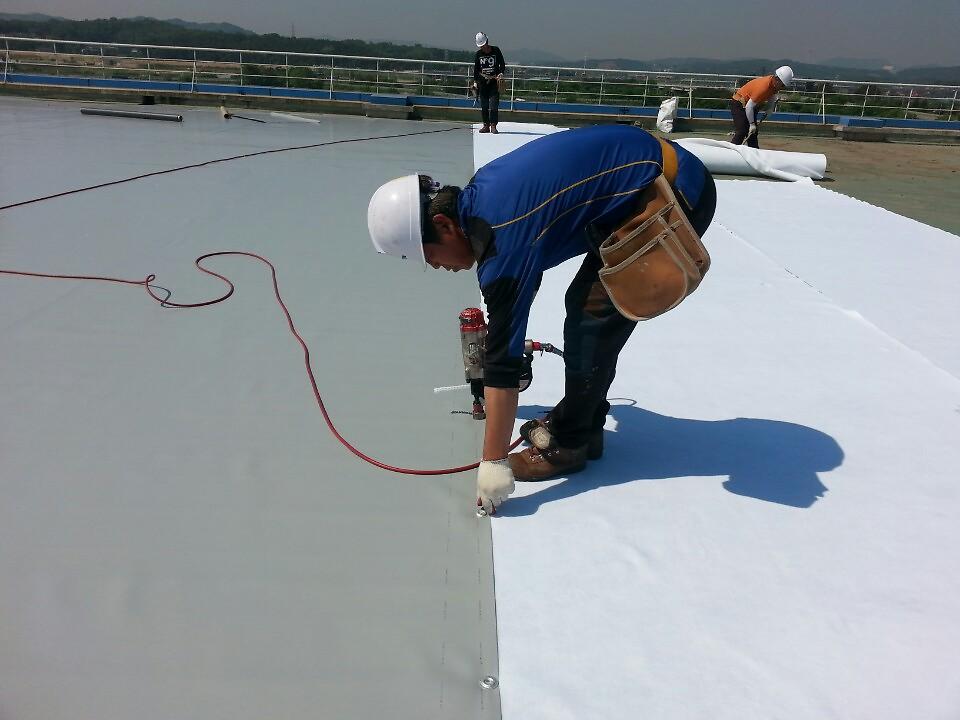

그 밖에 자동 열풍융착기를 사용하여 방수시공품질 개선과 고정철물을 사용한 점 고정방식으로 바탕정리나 저온환경, 습윤바탕면 등과 같은 열악한 국내 방수시공환경에 크게 제약받지 않는 기술이다.
자재·공법 범위
* 건설기술 범위
- 합성고분자 PVC 시트는 방수시트 시공 시 나타나는 방수시트 3면 겹침부의 T조인트 겹침 채움코일을 이용하여 공극이 발생되지 않게 하여 우수의 유입경로를 막고, 벽체 치켜올림 시트 끝단 마감부의 매입형 PVC 코팅 메탈(ㄱ자 메탈)을 벽체 홈파기부위에 적용하여 우수유입을 차단하였고 , 기존의 PVC 시트는 I자 또는 격자의 직물을 사용하였으나 시트의 찢김 현상 등이 발생되어 길이와 나비방향에 대한 인열성능의 편차를 V형 직조방식의 보강직물이 적용하므로써 길이와 나비방향의 인열성능 및 인장성능까지 확보한 PVC 방수시트를 이용한 건식화 공법.
* 적용부위
- 빌딩, 아파트, 개인주택, 대규모 산업단지(판넬지붕), 기하학적인 건축 구조물(원형, 타원형,
반원 형태)의 지붕 등에 적용 가능
- 구조물의 거동이 심한 건축물(공장, 발전소 등)에 효율적으로 대응이 가능한 절연형 건식방수공법
원가절감 및 품질상향
- 기존기술(복합방수, 우레탄 도막방수)과 대비하여 약 20%정도의 시공비의 절감효과를 가지고 있음.
* 방수바탕면 프라이머 및 우레탄 미시공
* 단일재료(PVC 방수시트)를 이용한 방수공법
- 재료의 경화/양생시간이 요규되지 않음
* 별도의 탑코트 불필요 - 방수시트 상지에 UV 코팅재가 함유되어 방수시트의 시공만으로 방수완료

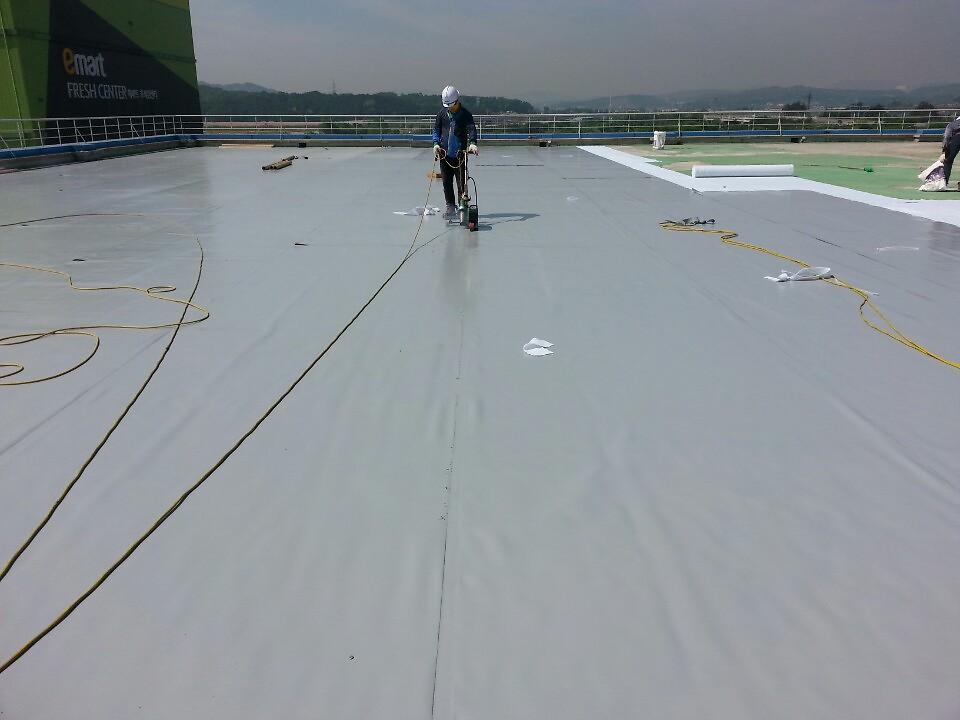

* 기계화 시공(자동 열풍융착기)으로 기존 공법에 50~70% 시공속도가 빠름
- 타 공법에 비해 공정 및 공사시간 절감효과
- 품질향상(PVC 방수시트 - 내구연한 10년)
* 보강복합형 PVC 방수시트 (특허 제 10-1698027호)
* KS F 4911 기준 확보
* 자재 -KS, Q마크, 친환경 인증제품
시공 실적
T조인트 겹침 채움 코일과 매입형 PVC 코팅 메탈 및 PVC 재생시트를 이용한 건식화 방수기술(Uni-Top System)의 시공 실적을 번호, 공사명, 발주자, 실적금(백만원), 착공일, 준공일로 나누어 정리한 표
| 번호 |
공사명 |
발주자 |
실적금(백만원) |
착공일 |
준공일 |
| 1 |
삼성전자 2캠퍼스 지붕 판넬보완공사 |
삼성전자 |
1573 |
2019-04--17 |
2019-09-30 |
| 2 |
제주연구소 미세조류 배양장 내부수로형 배양장 PVC 방수시트 복구공사 |
한국해양과학기술원 |
17 |
2019-10-13 |
2019-11-04 |
| 3 |
누수건물(2동) 지붕 방수공사 |
육군사관학교 |
410 |
2019-06-26 |
2019-11-04 |
| 4 |
옥상 PVC 시트 방수공사 |
증평4단지 주공아파트 입주자대표회의 |
101 |
2019-02-25 |
2019-10-03 |
| 5 |
코리아나화장품 공장지붕방수 및 연구원 옥상 PVC 시트 방수공사 |
(주)코리아나화장품 |
452 |
2019-04-03 |
2019-05-03 |
| 6 |
옥상 PVC 시트방수공사 |
명천주공1차아파트입주자대표회의 |
50 |
2019-03-25 |
2019-04-30 |
| 7 |
대구센터 누수부위 방수공사(시트) |
(주)이마트 |
47 |
2019-04-16 |
2019-05-26 |
| 8 |
용인센터 지붕방수시트 보수공사 |
(주)이마트 |
43 |
2019-09-20 |
2019-10-04 |
