개량형PC거더의 명칭, 공종, 적용분야, IMCD선정 신기술여부를 보여주는 표입니다.
| 명칭 |
개량형PC거더 |
| 공종 |
건축 > 철골공사
|
| 적용분야 |
공법
|
| IMCD 선정 신기술 |
미선정
|
| 인천지역구분 |
인천외지역
|
-
KakaoTalk_20250808_142332303_08
-
KakaoTalk_20250729_161003862_21
-
KakaoTalk_20260325_090429657_17
-
KakaoTalk_20260325_090429657_06
-
KakaoTalk_20250729_160230465_05
-
KakaoTalk_20240530_130517999_13
-
KakaoTalk_20260325_091257054_02
-
KakaoTalk_20240411_170959130_15
인증현황
개량형PC거더의 인증현황을 기술 구분, 지정번호, 인증기관, 보호기간으로 나누어 정리한 표
| 기술 구분 |
지정 번호 |
인증 기관 |
보호 기간 |
|
특허제품·자재
|
10-2217153호 |
특허청
|
2020-05-22 ~ 2040-05-22
|
자재·공법 내용
강합성 PC거더 공법은 용접 H형강과 PC(Precast Concrete)를 합성한 구조공법으로, 공장에서 거더와 기둥 접합부(Core)를 사전 제작한 후 현장에서 조립·설치하는 방식입니다. 현장에서는 슬라브 상부 토핑 및 접합부 콘크리트 타설만 수행하여 시공을 완료합니다.
주요 구성 자재
용접 H형강(SM355)
SRC 콘크리트(Fck 27MPa)
철근(SD400, SD500)
Deck Plate 및 PC 슬라브
전단연결재(Shear Connector)
기술적 특징
강재와 콘크리트의 합성구조로 높은 구조성능 확보
보춤(거더 높이)을 최소화하여 층고 활용성 향상
공장 제작으로 균일한 품질 확보
Half PC Deck 적용으로 현장 작업 최소화
장경간 및 대하중 구조물 적용 가능
내진성능 확보 및 실물 구조실험 검증 완료
자재·공법 범위
설계 분야
강합성 PC거더 구조설계
RC, PC, SRC, 철골기둥과의 접합설계
전단연결재 및 철근 배근 설계
장경간 구조 설계
내진설계 및 한계상태설계(LSD) 적용
제작 분야
Built-up H형강 제작
강합성 PC거더 제작
기둥-거더 접합부 Core 제작
공장 품질관리 및 검사
시공 분야
운반 및 반입
현장 양중
현장 조립 설치
슬라브 시공
접합부 콘크리트 타설
품질 및 안전관리
적용 시설
물류창고
주차장
장경간 건축물
대공간 무주(無柱) 구조 건축물
일반 업무시설 및 공장시설
원가절감 및 품질상향
원가절감 효과
① 철골 사용량 절감
고강도 강재(SM355, SM420) 적용
일반 SS275 대비 약 10~15% 철골 물량 절감 가능
② 현장 인건비 절감
PC공법 적용으로 현장 제작공정 감소
거푸집 및 동바리 사용 최소화
현장 작업 인원 감소
③ 공기 단축
공장 제작 후 현장 조립 방식
철골공사와 슬라브공사 병행 가능
전체 공사기간 단축
④ 내화피복 비용 절감
SRC 구조 적용으로 별도의 내화도장 및 내화피복 최소화 가능
⑤ 건축물 높이 절감
보춤 감소
동일 층수에서 건축물 전체 높이 감소 가능
외장재 및 수직부 공사비 절감 효과
품질 향상 효과
① 공장 제작 품질 확보
주요 구조부재를 공장에서 제작
제작오차 최소화
균일한 품질 확보
② 구조 안전성 향상
SRC 합성구조 적용
국부좌굴 방지
내진성능 확보
실물 구조실험 검증 완료
③ 사용성 향상
처짐(Camber) 사전 보정
바닥 진동 저감
장경간에서도 안정적 사용 가능
④ 시공 품질 향상
현장 작업량 감소
작업 오차 감소
접합부 품질 향상
균일한 구조 성능 확보

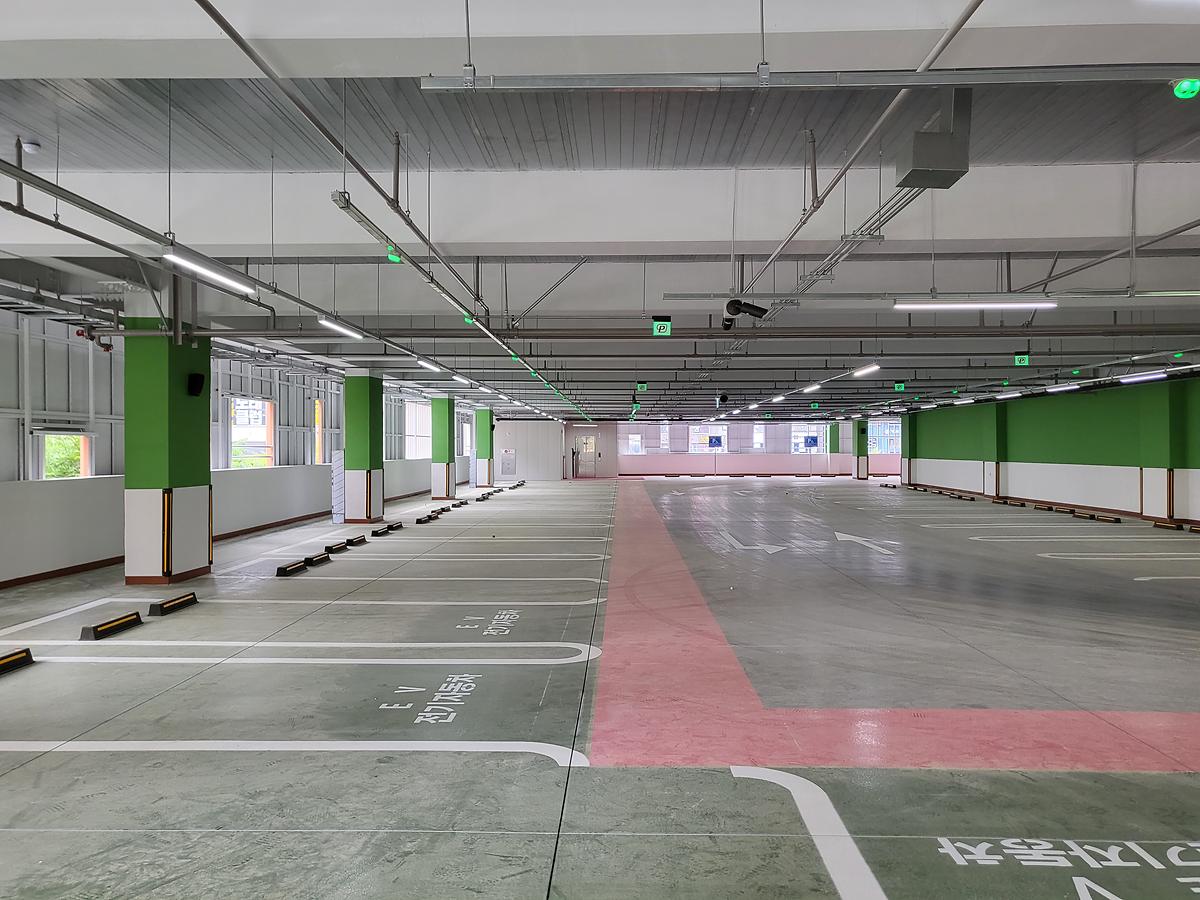

시공 실적
개량형PC거더의 시공 실적을 번호, 공사명, 발주자, 실적금(백만원), 착공일, 준공일로 나누어 정리한 표
| 번호 |
공사명 |
발주자 |
실적금(백만원) |
착공일 |
준공일 |
| 1 |
송현근린공원 주차장 건립공사 |
인천광역시 동구 |
867 |
2025-01-08 |
2025-11-19 |
| 2 |
자양4동 전통시장 공영주차장 |
광진구 |
847 |
2024-03-26 |
2025-07-10 |
| 3 |
포천 태봉공원 내 생활 SOC복합화사업 건축공사 |
포천시 |
539 |
2024-06-17 |
2025-04-30 |
| 4 |
신정동 벚꽃길 공영주차장 건립공사 |
양천구 |
174 |
2024-04-30 |
2025-01-29 |
| 5 |
시민체육광장 주차장 조성사업 |
군포시 |
873 |
2024-03-06 |
2024-11-08 |
| 6 |
향남 하길리 공영주차장 주차타워 |
화성시 |
1052 |
2023-01-12 |
2024-04-25 |
