정부인증 신기술 및 신자재 외의 특허, 우수 자재를 홍보
이 정보는 업체에서 등록한 정보입니다. 문의사항은 각 업체로 연락 바랍니다.
SC-합성거더의 명칭, 공종, 적용분야, IMCD선정 신기술여부를 보여주는 표입니다.
| 명칭 |
SC-합성거더 |
| 공종 |
건축 > 철골공사
|
| 적용분야 |
기술
|
| IMCD 선정 신기술 |
미선정
|
| 인천지역구분 |
인천외지역
|
-

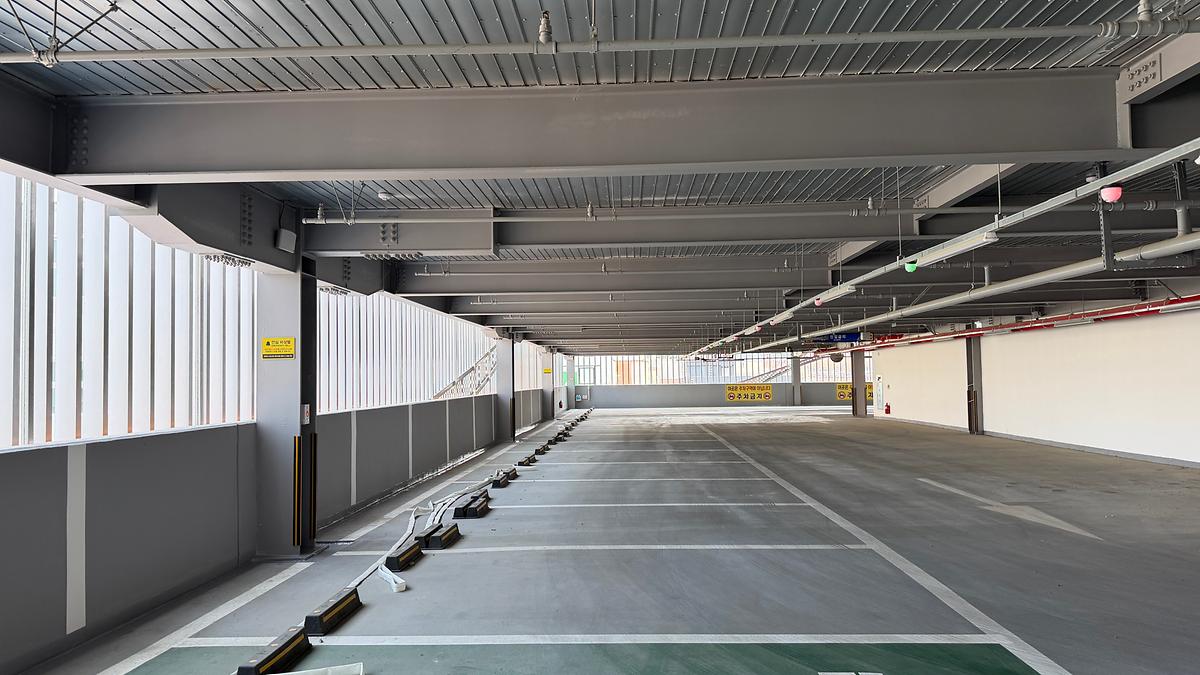

KakaoTalk_20260325_091542774_20
-

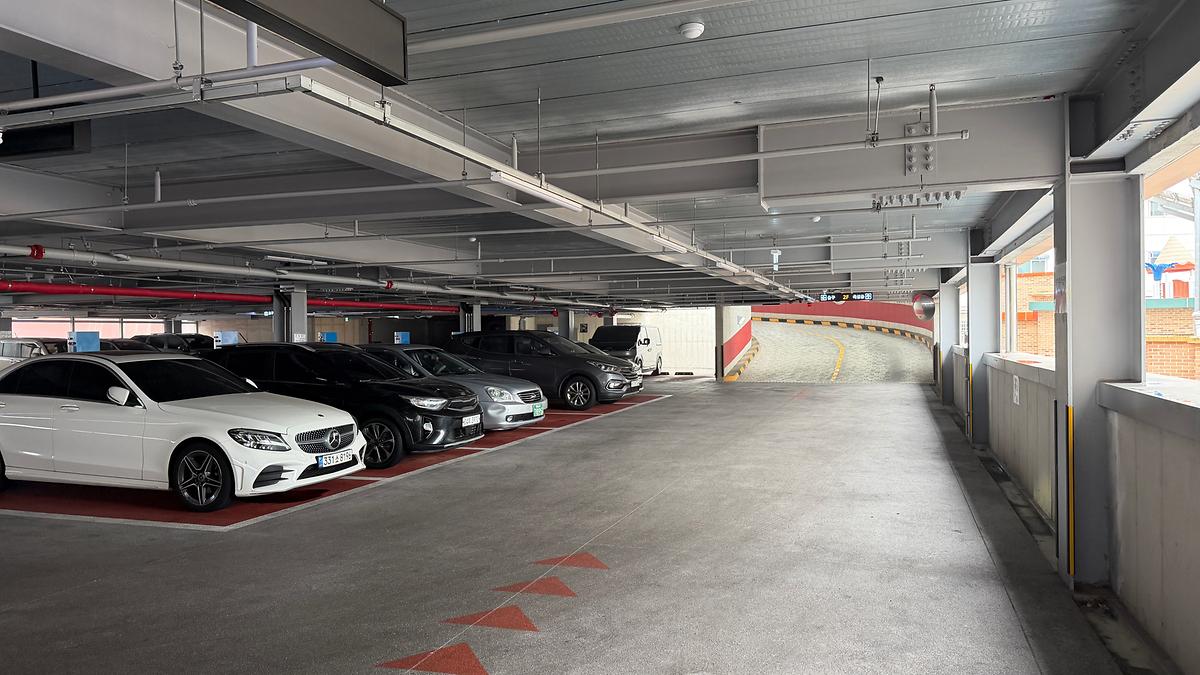

KakaoTalk_20260211_161517863_15
-

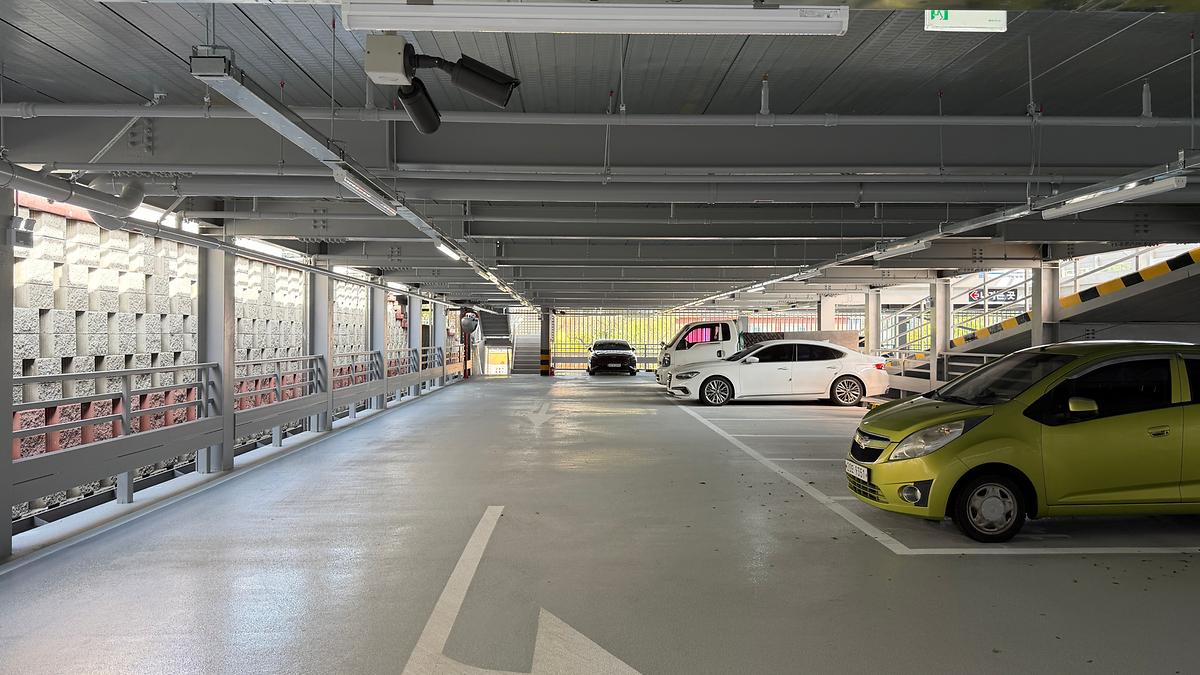

KakaoTalk_20251020_114023924_22
-

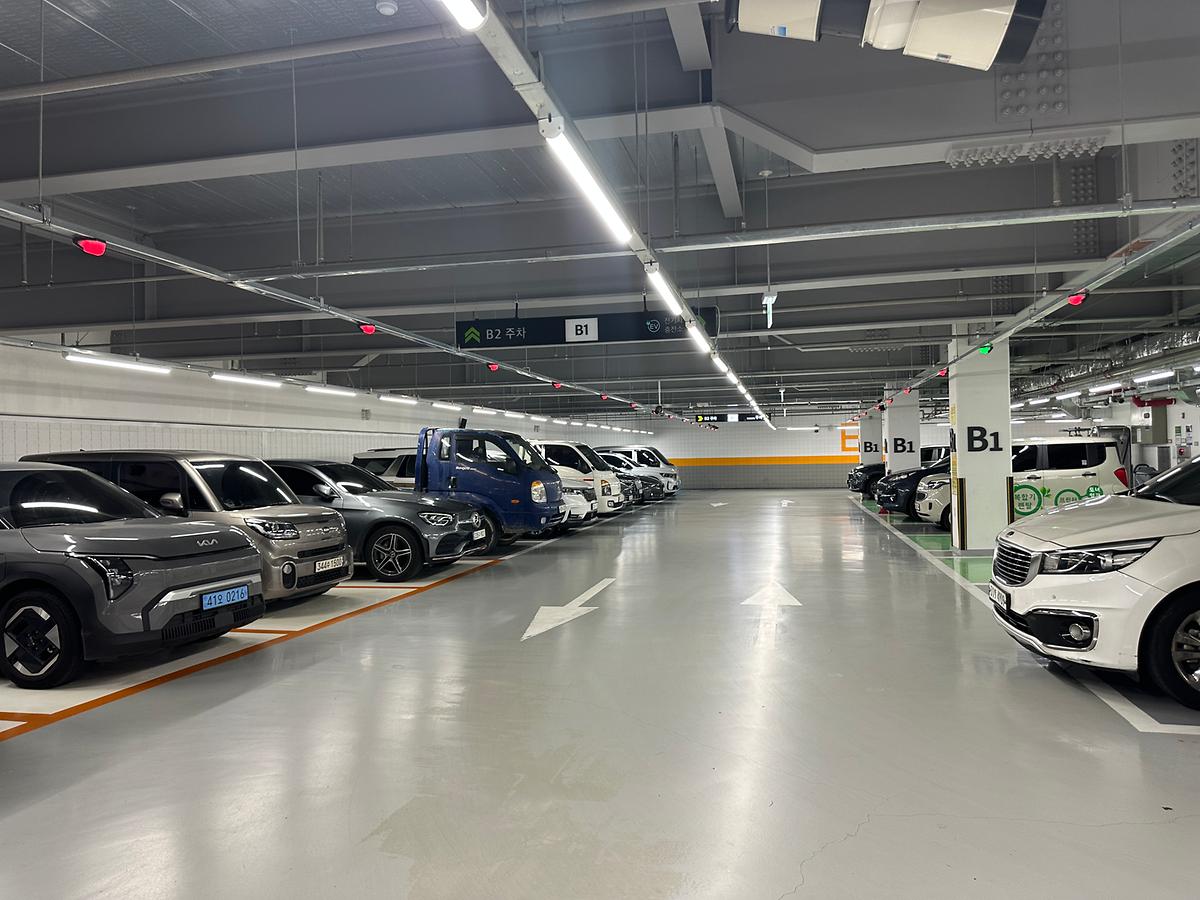

KakaoTalk_20250813_090203376_29
-

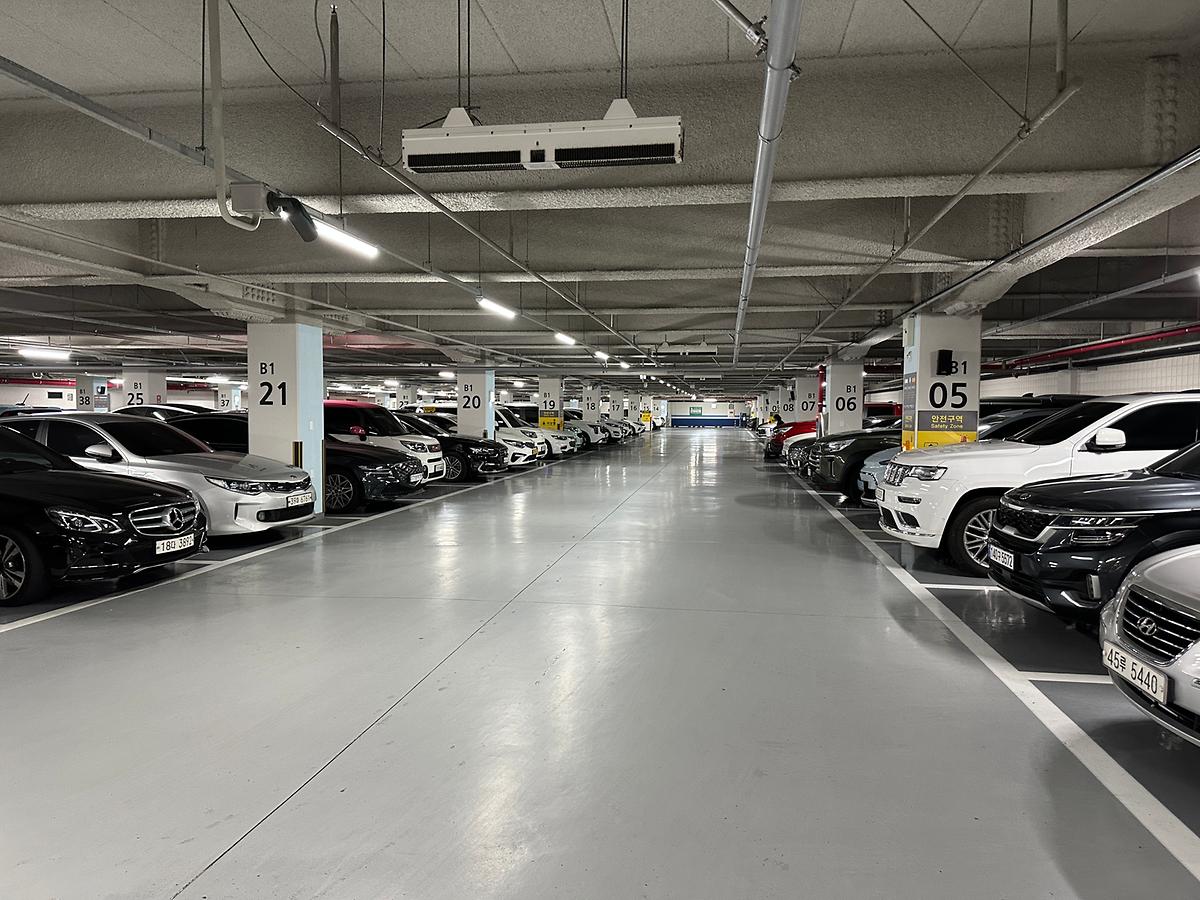

KakaoTalk_20250813_085914650_05
-

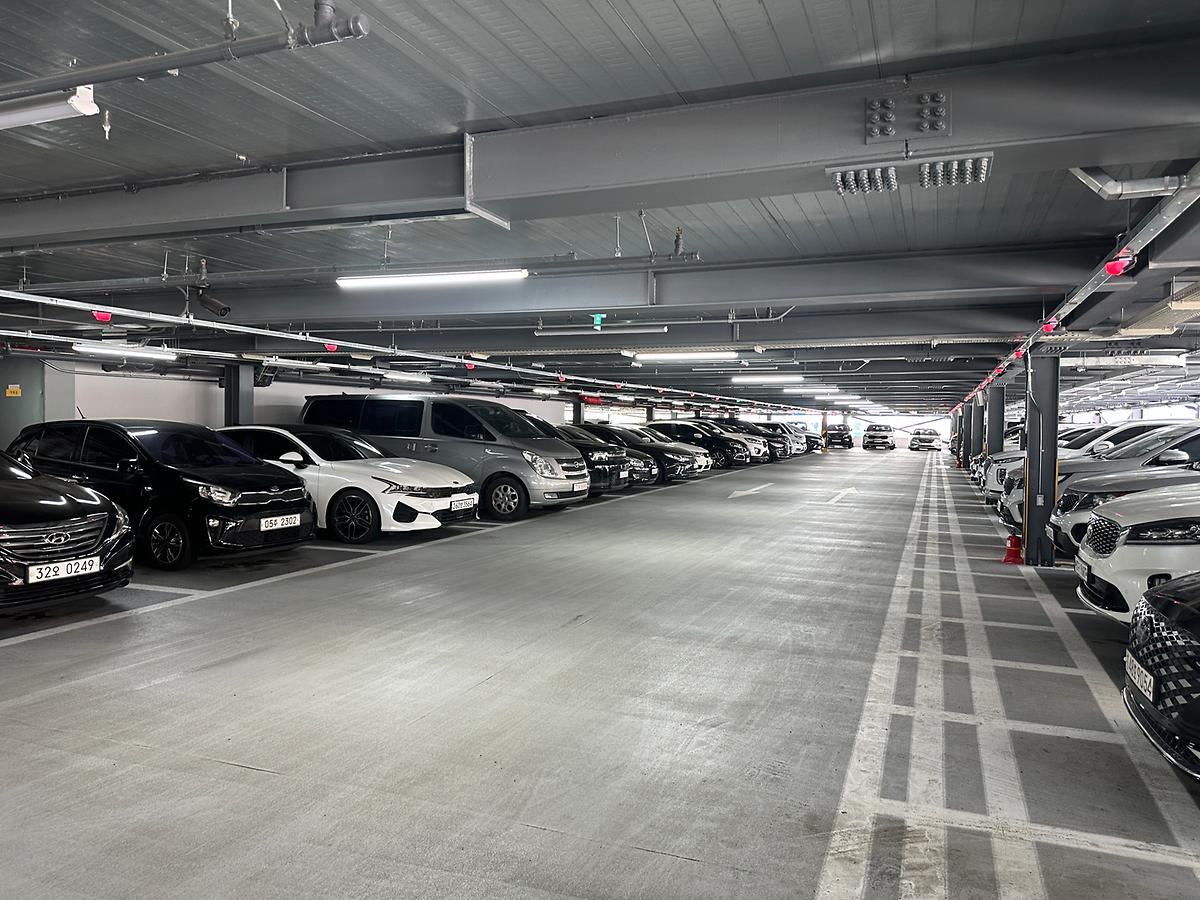

KakaoTalk_20250423_163354375_11
-

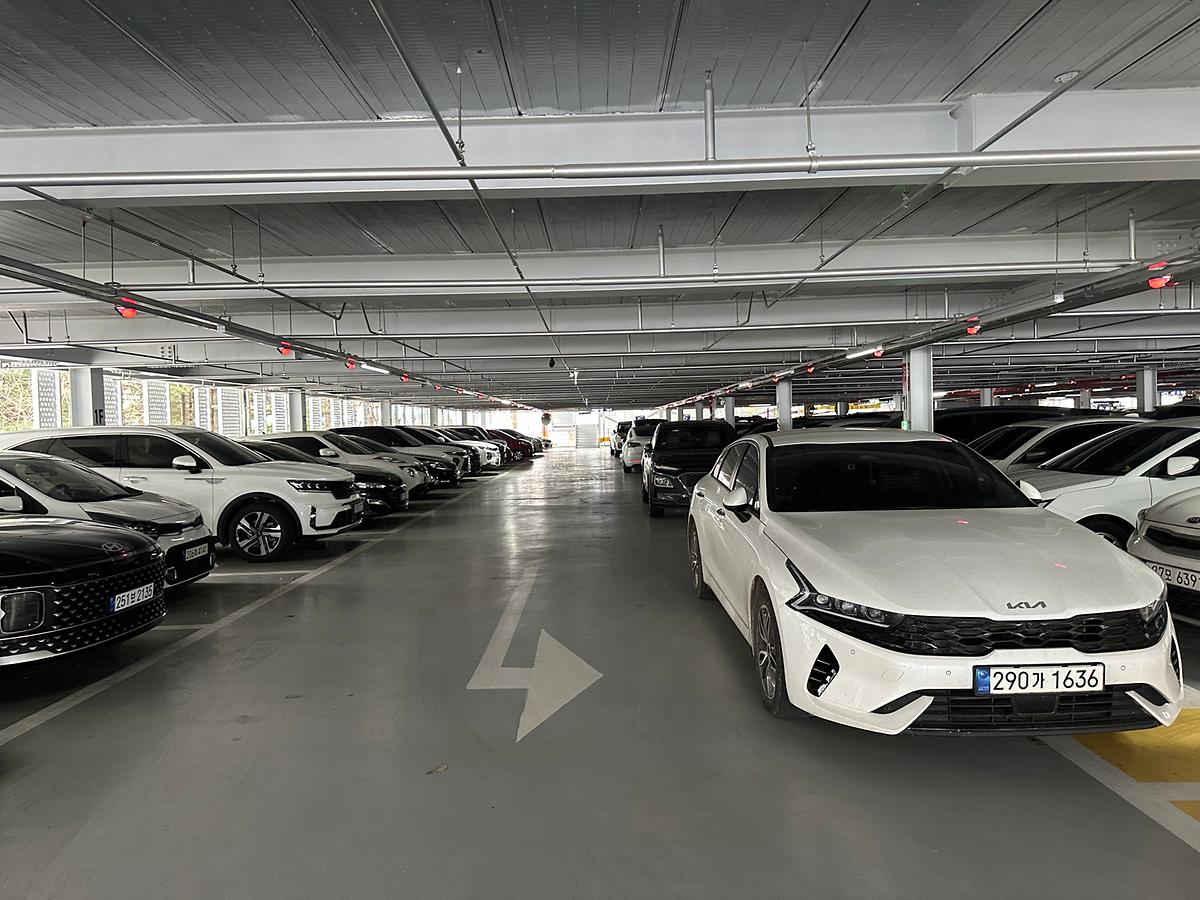

KakaoTalk_20250402_173259326_15
-

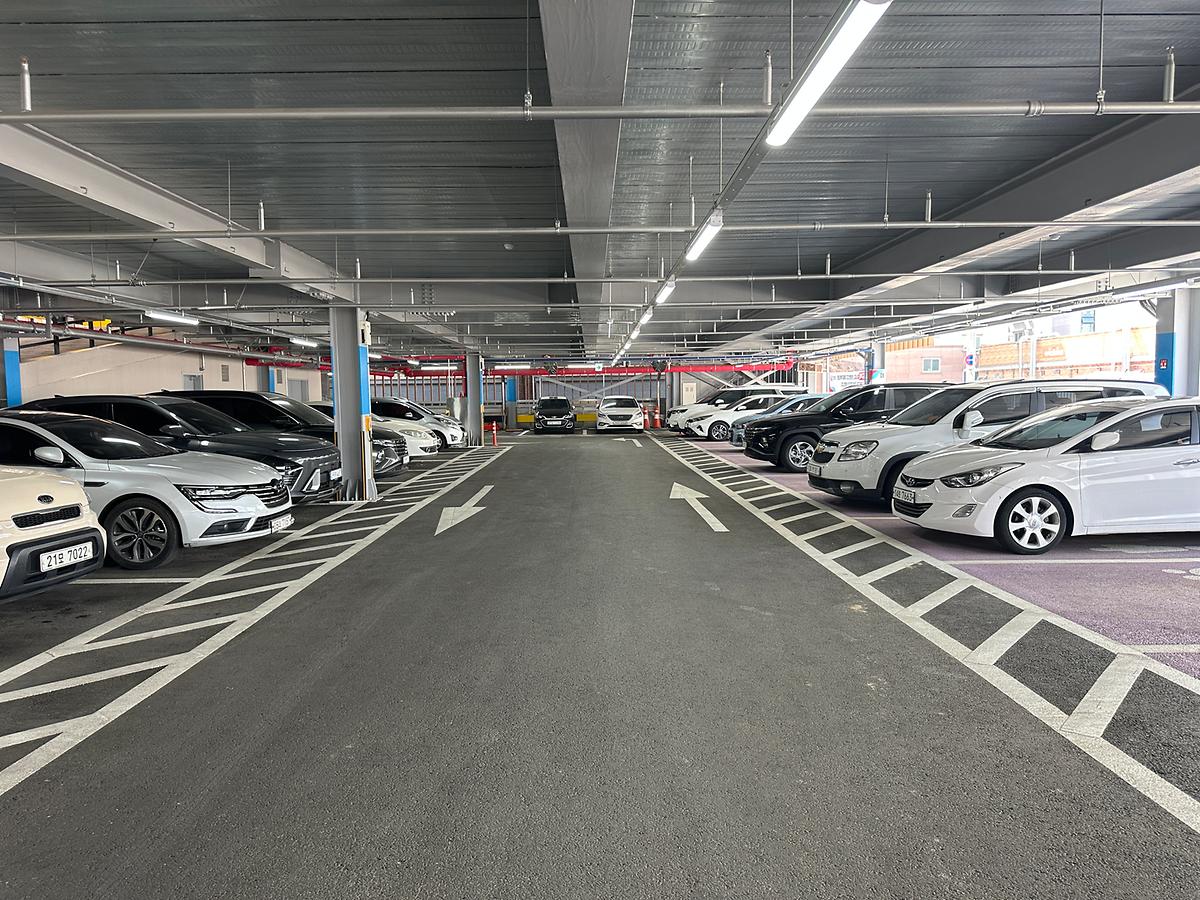

KakaoTalk_20250401_152407355_03
-

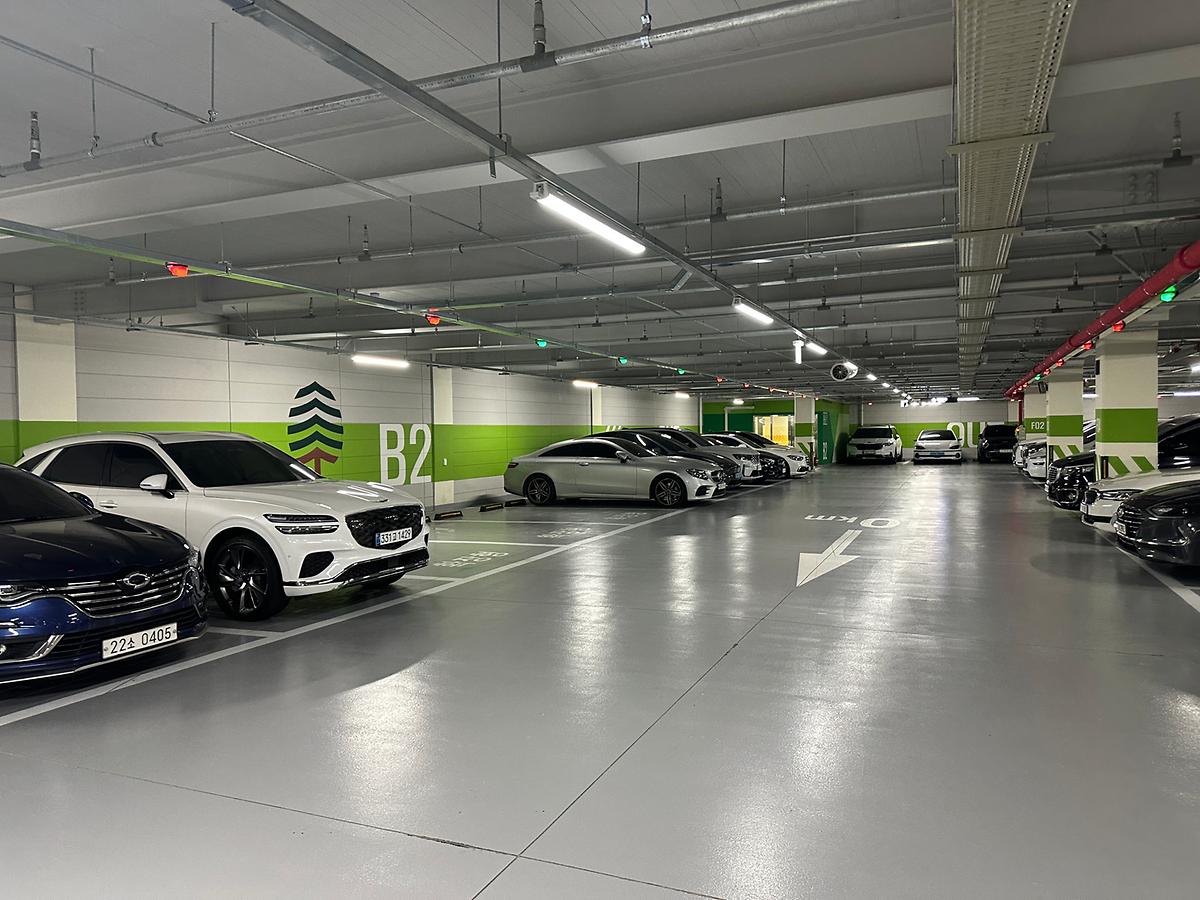

KakaoTalk_20250813_090101847
인증현황
SC-합성거더의 인증현황을 기술 구분, 지정번호, 인증기관, 보호기간으로 나누어 정리한 표
| 기술 구분 |
지정 번호 |
인증 기관 |
보호 기간 |
|
특허제품·자재
|
10-1877857호 |
특허청
|
2018-02-13 ~ 2038-02-13
|
자재·공법 내용
기둥과 강-콘크리트 합성거더(SC Composite Girder)의 강결 연결구조
철골기둥 또는 콘크리트기둥에 연결강형을 설치하고, 강-콘크리트 합성거더의 연결단부를 볼트 및 이음판으로 연결한 후 콘크리트를 충전하여 일체화하는 기술입니다. 연결부 내부를 콘크리트로 합성시켜 구조적 강성을 높이고 시공성을 개선한 공법입니다.
기둥과 거더를 볼트 및 이음판으로 강결 연결
연결부 내부 콘크리트 충전
강재와 콘크리트의 합성구조 형성
연결부 구조강성 증대
공장 제작 후 현장 조립 시공 가능
자재·공법 범위
도로교
인도교
철도교
복개구조물
지하차도
건축 장스팬 구조물
PSC 및 합성거더 교량
교각과 거더 연결부
기둥-보 접합부
강합성 구조물 접합부
모멘트 저항이 필요한 연결부
원가절감 및 품질상향
원가절감 내용
기존 공법은 연결부 시공 시 가설벤트 및 가설기초가 필요하여 공사비와 공사기간이 증가하는 문제가 있었습니다.
본 기술 적용 시 다음과 같은 절감효과가 기대됩니다.
① 가설벤트 최소화
별도 가설지지 구조 감소
가설기초 설치비 절감
형하공간 확보
② 공기단축
공장 제작 후 현장 조립
볼트 체결 방식 적용
현장 용접 최소화
③ 시공오차 보정비 감소
기존 끼움식 시공 대비 정밀시공 부담 감소
재가공 비용 감소
④ 장비 운영비 절감
크레인 작업 횟수 감소
현장 인력 감소
예상 절감효과
공사비 약 5~15% 절감
공기 약 10~20% 단축 가능
(현장 조건에 따라 상이)
품질향상 내용
① 연결부 구조안전성 향상
연결강형과 합성거더 연결부 내부를 콘크리트로 충전하여 단면강성과 내하력을 증가시킵니다.
② 우각부 보강 효과
연결부가 일체화되어 응력집중 감소
③ 균열 저감
기존 받침형 구조에서 발생하던 연결부 균열 문제를 개선합니다.
④ 내구성 향상
강재 보호 효과
접합부 내구성 증대
유지관리 비용 감소
⑤ 품질 균일성 확보
주요 부재 공장 제작
현장 품질 편차 최소화
시공오차 감소
시공 실적
SC-합성거더의 시공 실적을 번호, 공사명, 발주자, 실적금(백만원), 착공일, 준공일로 나누어 정리한 표
| 번호 |
공사명 |
발주자 |
실적금(백만원) |
착공일 |
준공일 |
| 1 |
행정중심 복합도시 3생활권 환승주차장 건설공사 |
한국토지주택공사 |
1348 |
2022-11-21 |
2024-12-31 |
| 2 |
온양온천시장 복합지원센터 신축공사 |
아산시 |
36.9 |
2023-02-14 |
2024-06-30 |
| 3 |
삼전근린공원 공영주차장 건설공사 |
송파구 |
166 |
2023-04-13 |
2024-08-08 |
| 4 |
궐동 제3공영주차장 건설공사 |
오산시 |
561 |
2023-12-11 |
2024-08-24 |
| 5 |
부부로옆 공영주차장 고도화사업 |
안산시 |
1129 |
2024-01-22 |
2024-09-30 |
| 6 |
간석자유시장 공영주차장 증축공사 |
인천 |
550 |
2024-05-21 |
2024-08-31 |
| 7 |
속초의료원 주차전용건물 건립공사 |
속초의료원 |
792 |
2023-11-27 |
2025-05-30 |
